scipy.signal.windows.

boxcar

scipy.signal.windows.boxcar(M, sym=True, *, xp=None, device=None)

Возвращает окно прямоугольной формы (boxcar или rectangular).

Также известное как прямоугольное окно или окно Дирихле, это эквивалентно отсутствию окна вообще.

Параметры:

Mint

Первая строка матрицы. Если None,

symbool, необязательно

Является ли окно симметричным. (Не влияет на boxcar.)

xparray_namespace, опционально

Опциональное пространство имён массивов. Должно быть совместимо со стандартом array API или поддерживаться array-api-compat. По умолчанию: numpy

устройство: любое

необязательная спецификация устройства для вывода. Должна соответствовать одной из поддерживаемых спецификаций устройств в xp.

Возвращает:

wndarray

Окно с максимальным значением, нормализованным до 1.

Примеры

Попробуйте в вашем браузере!

Построить окно и его частотную характеристику:

>>> import numpy as np
>>> from scipy import signal
>>> from scipy.fft import fft, fftshift
>>> import matplotlib.pyplot as plt

>>> window = signal.windows.boxcar(51)
>>> plt.plot(window)
>>> plt.title("Boxcar window")
>>> plt.ylabel("Amplitude")
>>> plt.xlabel("Sample")

>>> plt.figure()
>>> A = fft(window, 2048) / (len(window)/2.0)
>>> freq = np.linspace(-0.5, 0.5, len(A))
>>> response = 20 * np.log10(np.abs(fftshift(A / abs(A).max())))
>>> plt.plot(freq, response)
>>> plt.axis([-0.5, 0.5, -120, 0])

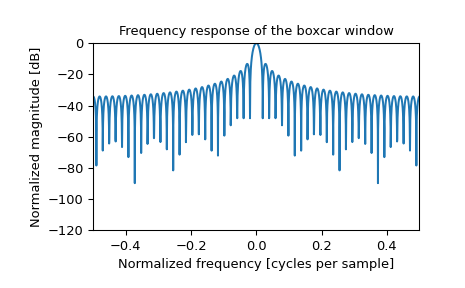

>>> plt.title("Frequency response of the boxcar window")
>>> plt.ylabel("Normalized magnitude [dB]")
>>> plt.xlabel("Normalized frequency [cycles per sample]")
