scipy.signal.lti.

боде

lti.боде(w=None, n=100)

Вычислить данные амплитуды и фазы Боде для системы непрерывного времени.

Возвращает кортеж из трёх массивов, содержащих частоты [рад/с], амплитуду [дБ] и фазу [град]. См. bode подробности.

Примеры

Попробуйте в вашем браузере!

>>> from scipy import signal
>>> import matplotlib.pyplot as plt

>>> sys = signal.TransferFunction([1], [1, 1])
>>> w, mag, phase = sys.bode()

>>> plt.figure()

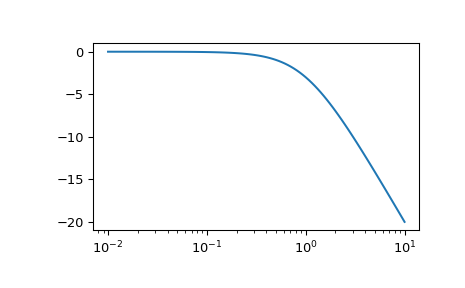

>>> plt.semilogx(w, mag)    # Bode magnitude plot
>>> plt.figure()
>>> plt.semilogx(w, phase)  # Bode phase plot
>>> plt.show()
