scipy.signal.dlti.

боде

dlti.боде(w=None, n=100)

Вычислить данные амплитуды и фазы Боде для дискретной системы.

Возвращает кортеж из трёх массивов, содержащих частоты [рад/с], амплитуду [дБ] и фазу [град]. См. dbode подробности.

Примеры

Попробуйте в вашем браузере!

>>> from scipy import signal
>>> import matplotlib.pyplot as plt

Построить передаточную функцию \(H(z) = \frac{1}{z^2 + 2z + 3}\) с временем дискретизации 0.5 с:

>>> sys = signal.TransferFunction([1], [1, 2, 3], dt=0.5)

Эквивалент: signal.dbode(sys)

>>> w, mag, phase = sys.bode()

>>> plt.figure()

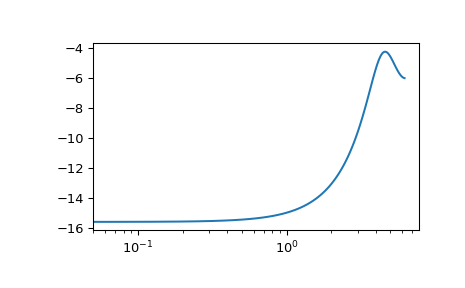

>>> plt.semilogx(w, mag)    # Bode magnitude plot
>>> plt.figure()
>>> plt.semilogx(w, phase)  # Bode phase plot
>>> plt.show()
