2.4. Бикластеризация#

Алгоритмы бикластеризации одновременно кластеризуют строки и столбцы матрицы данных. Эти кластеры строк и столбцов известны как бикластеры. Каждый определяет подматрицу исходной матрицы данных с некоторыми желаемыми свойствами.

Например, для матрицы формы (10, 10), один возможный бикластер с тремя строками и двумя столбцами индуцирует подматрицу формы (3, 2):

>>> import numpy as np
>>> data = np.arange(100).reshape(10, 10)
>>> rows = np.array([0, 2, 3])[:, np.newaxis]
>>> columns = np.array([1, 2])
>>> data[rows, columns]
array([[ 1,  2],
       [21, 22],
       [31, 32]])

Для целей визуализации, при наличии бикластера, строки и столбцы матрицы данных могут быть переупорядочены, чтобы сделать бикластер непрерывным.

Алгоритмы различаются в том, как они определяют бикластеры. Некоторые из распространённых типов включают:

  • постоянные значения, постоянные строки или постоянные столбцы

  • необычно высокие или низкие значения

  • подматрицы с низкой дисперсией

  • коррелированные строки или столбцы

Алгоритмы также различаются по тому, как строки и столбцы могут быть назначены бикластерам, что приводит к разным структурам бикластеров. Блочно-диагональные или шахматные структуры возникают, когда строки и столбцы разделены на разделы.

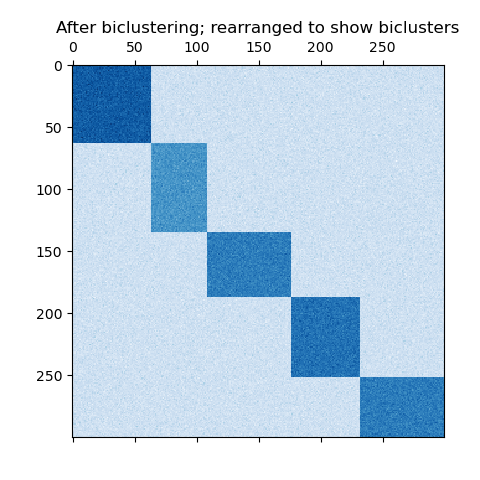

Если каждая строка и каждый столбец принадлежат ровно одному бикластеру, то перестановка строк и столбцов матрицы данных выявляет бикластеры на диагонали. Вот пример такой структуры, где бикластеры имеют более высокие средние значения, чем другие строки и столбцы:

../_images/sphx_glr_plot_spectral_coclustering_003.png

Пример бикластеров, сформированных разделением строк и столбцов.#

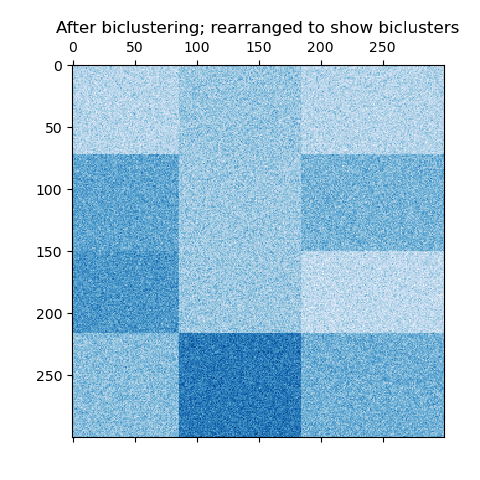

В случае шахматной доски каждая строка принадлежит всем кластерам столбцов, и каждый столбец принадлежит всем кластерам строк. Вот пример этой структуры, где дисперсия значений внутри каждого бикластера мала:

../_images/sphx_glr_plot_spectral_biclustering_003.png

Пример шахматных бикластеров.#

После обучения модели членство в кластерах строк и столбцов можно найти в rows_ и columns_ атрибуты. rows_[i] является бинарным вектором с ненулевыми элементами, соответствующими строкам, принадлежащим бикластеру i. Аналогично, columns_[i] указывает, какие столбцы принадлежат бикластеру i.

Некоторые модели также имеют row_labels_ и column_labels_ атрибуты. Эти модели разделяют строки и столбцы, как в блочно-диагональной и шахматной структурах бикластеров.

Примечание

Бикластеризация имеет много других названий в различных областях, включая ко-кластеризацию, двухрежимную кластеризацию, двустороннюю кластеризацию, блочную кластеризацию, связанную двустороннюю кластеризацию и т.д. Названия некоторых алгоритмов, таких как алгоритм спектральной ко-кластеризации, отражают эти альтернативные названия.

2.4.1. Спектральная совместная кластеризация#

The SpectralCoclustering алгоритм находит бикластеры с значениями выше, чем в соответствующих других строках и столбцах. Каждая строка и каждый столбец принадлежат ровно одному бикластеру, поэтому перестановка строк и столбцов для создания непрерывных разделов выявляет эти высокие значения вдоль диагонали:

Примечание

Алгоритм рассматривает входную матрицу данных как двудольный граф: строки и столбцы матрицы соответствуют двум множествам вершин, а каждая запись соответствует ребру между строкой и столбцом. Алгоритм аппроксимирует нормализованный разрез этого графа, чтобы найти тяжёлые подграфы.

2.4.1.1. Математическая формулировка#

Приближенное решение оптимального нормализованного разреза может быть найдено через обобщенное разложение по собственным значениям лапласиана графа. Обычно это означает работу непосредственно с матрицей лапласиана. Если исходная матрица данных \(A\) имеет форму \(m \times n\), матрица Лапласа для соответствующего двудольного графа имеет форму \((m + n) \times (m + n)\). Однако в этом случае можно работать напрямую с \(A\), который меньше и эффективнее.

Входная матрица \(A\) предварительно обрабатывается следующим образом:

\[A_n = R^{-1/2} A C^{-1/2}\]

Где \(R\) является диагональной матрицей с записью \(i\) равно \(\sum_{j} A_{ij}\) и \(C\) — это диагональная матрица с элементом \(j\) равно \(\sum_{i} A_{ij}\).

Сингулярное разложение, \(A_n = U \Sigma V^\top\), предоставляет разделения строк и столбцов \(A\). Подмножество левых сингулярных векторов даёт разделение строк, а подмножество правых сингулярных векторов даёт разделение столбцов.

The \(\ell = \lceil \log_2 k \rceil\) сингулярные векторы, начиная со второго, предоставляют необходимую информацию о разделении. Они используются для формирования матрицы \(Z\):

\[\begin{split}Z = \begin{bmatrix} R^{-1/2} U \\\\ C^{-1/2} V \end{bmatrix}\end{split}\]

где столбцы \(U\) являются \(u_2, \dots, u_{\ell + 1}\), и аналогично для \(V\).

Затем строки \(Z\) кластеризуются с использованием k-means. Первый n_rows метки обеспечивают разделение по строкам, а оставшиеся n_columns метки обеспечивают разделение по столбцам.

Примеры

Ссылки

2.4.2. Спектральная бикластеризация#

The SpectralBiclustering алгоритм предполагает, что входная матрица данных имеет скрытую шахматную структуру. Строки и столбцы матрицы с такой структурой могут быть разделены так, что элементы любого бикластера в декартовом произведении кластеров строк и столбцов приблизительно постоянны. Например, если есть два раздела строк и три раздела столбцов, каждая строка будет принадлежать трём бикластерам, а каждый столбец — двум бикластерам.

Алгоритм разделяет строки и столбцы матрицы так, чтобы соответствующая блочно-постоянная шахматная матрица обеспечивала хорошее приближение к исходной матрице.

2.4.2.1. Математическая формулировка#

Входная матрица \(A\) сначала нормализуется, чтобы сделать шахматный узор более очевидным. Существует три возможных метода:

  1. Независимая нормализация строк и столбцов, как в спектральной совместной кластеризации. Этот метод делает суммы строк постоянными, а суммы столбцов – другой постоянной.

  2. Бистохастизация: повторная нормализация строк и столбцов до сходимости. Этот метод делает так, что и строки, и столбцы суммируются до одной и той же константы.

  3. Логарифмическая нормализация: вычисляется логарифм матрицы данных: \(L = \log A\). Затем среднее значение столбца \(\overline{L_{i \cdot}}\), среднее по строкам \(\overline{L_{\cdot j}}\), и общее среднее \(\overline{L_{\cdot \cdot}}\) of \(L\) вычисляются. Итоговая матрица вычисляется по формуле

\[K_{ij} = L_{ij} - \overline{L_{i \cdot}} - \overline{L_{\cdot j}} + \overline{L_{\cdot \cdot}}\]

После нормализации вычисляются первые несколько сингулярных векторов, как в алгоритме Spectral Co-Clustering.

Если использовалась логарифмическая нормализация, все сингулярные векторы значимы. Однако, если использовалась независимая нормализация или бистохастизация, первые сингулярные векторы, \(u_1\) и \(v_1\). отбрасываются. Отныне «первые» сингулярные векторы относятся к \(u_2 \dots u_{p+1}\) и \(v_2 \dots v_{p+1}\) за исключением случая логарифмической нормализации.

Учитывая эти сингулярные векторы, они ранжируются в соответствии с тем, какой из них может быть наилучшим образом аппроксимирован кусочно-постоянным вектором. Аппроксимации для каждого вектора находятся с использованием одномерного k-средних и оцениваются с помощью евклидова расстояния. Выбирается некоторое подмножество лучших левых и правых сингулярных векторов. Затем данные проецируются на это лучшее подмножество сингулярных векторов и кластеризуются.

Например, если \(p\) сингулярные векторы были вычислены, \(q\) лучшие находятся как описано, где \(q. Пусть \(U\) будет матрицей со столбцами \(q\) лучшие левые сингулярные векторы, и аналогично \(V\) справа. Для разделения строк строки \(A\) проецируются в \(q\) мерное пространство: \(A * V\). Обработка \(m\) строки этой \(m \times q\) матрица как выборки, и кластеризация с использованием k-means дает метки строк. Аналогично, проекция столбцов на \(A^{\top} * U\) и кластеризация этого \(n \times q\) матрица даёт метки столбцов.

Примеры

Ссылки

2.4.3. Оценка бикластеризации#

Существует два способа оценки результата бикластеризации: внутренний и внешний. Внутренние меры, такие как стабильность кластеров, опираются только на данные и сам результат. В настоящее время в scikit-learn нет внутренних мер бикластеризации. Внешние меры ссылаются на внешний источник информации, такой как истинное решение. При работе с реальными данными истинное решение обычно неизвестно, но бикластеризация искусственных данных может быть полезна для оценки алгоритмов именно потому, что истинное решение известно.

Для сравнения набора найденных бикластеров с набором истинных бикластеров необходимы две меры сходства: мера сходства для отдельных бикластеров и способ объединения этих индивидуальных сходств в общую оценку.

Для сравнения отдельных бикластеров использовалось несколько мер. На данный момент реализован только индекс Жаккара:

\[J(A, B) = \frac{|A \cap B|}{|A| + |B| - |A \cap B|}\]

где \(A\) и \(B\) являются бикластерами, \(|A \cap B|\) это количество элементов в их пересечении. Индекс Жаккара достигает своего минимума 0, когда бикластеры вообще не перекрываются, и максимума 1, когда они идентичны.

Было разработано несколько методов для сравнения двух наборов бикластеров. На данный момент только consensus_score (Хохрейтер и др., 2010) доступен:

  1. Вычислить сходства бикластеров для пар бикластеров, по одному в каждом наборе, используя индекс Жаккара или аналогичную меру.

  2. Назначьте бикластеры из одного набора другому в соответствии один к одному, чтобы максимизировать сумму их сходств. Этот шаг выполняется с использованием scipy.optimize.linear_sum_assignment, который использует модифицированный алгоритм Йонкера-Волгенанта.

  3. Итоговая сумма сходств делится на размер большего множества.

Минимальный консенсусный балл, 0, достигается, когда все пары бикластеров полностью различны. Максимальный балл, 1, достигается, когда оба множества идентичны.
